Mazda 3: Substituição das Lâmpadas das Luzes Exteriores

Faróis (Com faróis LED), Luzes diurnas/Luzes de presença (Com faróis LED)

A lâmpada LED não pode ser substituída como unidade única porque é uma unidade integrada.

A lâmpada LED tem de ser substituída com a unidade. Quando for necessária a sua substituição, recomendamos um Reparador Autorizado Mazda.

Faróis (Com faróis de halogéneo)

Lâmpadas de médios

1. Se pretender substituir a lâmpada do lado direito, ligue o motor, rode o volante totalmente para a esquerda e desligue o motor. Se pretender substituir a lâmpada do lado esquerdo, rode o volante para a direita e desligue o motor.

2. Certifique-se que o interruptor dos faróis está desligado.

3. Puxe a secção central de cada retentor de plástico e remova os retentores.

4. Rode o parafuso no sentido anti-horário e remova-o, de seguida desmonte parcialmente o guarda-lamas.

5. Desligue a ficha da unidade pressionando a patilha da ficha com o dedo e puxando a ficha para baixo.

6. Rode o conjunto tomada e lâmpada para o remover. Retire cuidadosamente a lâmpada da sua tomada no refletor puxando lentamente para trás para fora da tomada.

7. Instale a nova lâmpada pela ordem inversa da desmontagem.

Lâmpadas de máximos (Com luzes diurnas)

1. Verifique se a ignição está na posição off e o interruptor dos faróis na posição off.

2. Levante o capot.

3. Rode a tampa no sentido anti-horário e remova-a.

4. Rode o conjunto tomada e lâmpada no sentido anti-horário e remova-o.

5. Instale a nova lâmpada pela ordem inversa da desmontagem.

Lâmpadas de máximos (Sem luzes diurnas)

1. Verifique se a ignição está na posição off e o interruptor dos faróis na posição off.

2. Levante o capot.

3. Desligue a ficha da unidade pressionando a patilha da ficha com o dedo e puxando a ficha para baixo.

4. Rode o conjunto tomada e lâmpada para o remover. Retire cuidadosamente a lâmpada da sua tomada no refletor puxando lentamente para trás para fora da tomada.

5. Instale a nova lâmpada pela ordem inversa da desmontagem.

Luzes de mudança de direção dianteiras, Luzes de presença/Luzes de presença laterais dianteiras (Com faróis de halogéneo)*, Luzes de presença laterais dianteiras (Com faróis LED)*

1. Se pretender substituir a lâmpada do lado direito, ligue o motor, rode o volante totalmente para a esquerda e desligue o motor. Se pretender substituir a lâmpada do lado esquerdo, rode o volante para a direita e desligue o motor.

2. Certifique-se que o interruptor dos faróis está desligado.

3. Puxe a secção central de cada retentor de plástico e remova os retentores.

4. Rode o parafuso no sentido anti-horário e remova-o, de seguida desmonte parcialmente o guarda-lamas.

5. (Luzes de mudança de direção dianteiras) Desligue a ficha da unidade pressionando a patilha da ficha com o dedo e puxando a ficha.

6. Rode o conjunto tomada e lâmpada no sentido anti-horário e remova-o.

7. Desligue a lâmpada da tomada.

Luzes de mudança de direção dianteiras

Luzes de presença/Luzes de presença laterais dianteiras (Com faróis de halogéneo), Luzes de presença laterais dianteiras (Com faróis LED)

8. Instale a nova lâmpada pela ordem inversa da desmontagem.

Luzes de nevoeiro dianteiras*, Luzes de mudança de direção laterais, Luzes de stop (tipo LED), Luzes de presença traseiras/Luzes de presença laterais traseiras (tipo LED)*, Luzes de presença traseiras (na tampa do compartimento de bagagens)*, Terceira luz de stop

A lâmpada LED não pode ser substituída como unidade única porque é uma unidade integrada.

A lâmpada LED tem de ser substituída com a unidade. Quando for necessária a sua substituição, recomendamos um Reparador Autorizado Mazda.

Luzes de mudança de direção traseiras, Luzes de stop/Luzes de presença traseiras/Luzes de presença laterais traseiras(Tipo lâmpada)*

Saloon

1. Verifique se a ignição está na posição off e o interruptor dos faróis na posição off.

2. Puxe a secção central de cada retentor de plástico e remova os retentores.

3. Retire o revestimento da extremidade do compartimento de bagagens.

4. Puxe a secção central de cada retentor de plástico e remova os retentores.

5. Desmonte o revestimento lateral do compartimento de bagagens.

6. Rode o conjunto tomada e lâmpada no sentido anti-horário e remova-o.

Luzes de mudança de direção traseiras

Luzes de stop/Luzes de presença traseiras/Luzes de presença laterais traseiras (Tipo lâmpada)

7. Desligue a ficha da unidade pressionando a patilha da ficha com o dedo e puxando a ficha.

Luzes de mudança de direção traseiras

Luzes de stop/Luzes de presença traseiras/Luzes de presença laterais traseiras (Tipo lâmpada)

8. Desligue a lâmpada puxando-a para fora.

Luzes de mudança de direção traseiras, Luzes de stop/Luzes de presença traseiras/Luzes de presença laterais traseiras (Tipo lâmpada)

9. Instale a nova lâmpada pela ordem inversa da desmontagem.

Hatchback

(Lado esquerdo)

1. Verifique se a ignição está na posição off e o interruptor dos faróis na posição off.

2. Retire a tampa.

3. Rode o conjunto tomada e lâmpada no sentido anti-horário e remova-o.

Luzes de mudança de direção traseiras

Luzes de stop/Luzes de presença traseiras (Tipo lâmpada)

4. Desligue a ficha da unidade pressionando a patilha da ficha com o dedo e puxando a ficha.

Luzes de mudança de direção traseiras

Luzes de stop/Luzes de presença traseiras (Tipo lâmpada)

5. Desligue a lâmpada puxando-a para fora.

Luzes de mudança de direção traseiras, Luzes de stop/Luzes de presença traseiras (Tipo lâmpada)

6. Instale a nova lâmpada pela ordem inversa da desmontagem.

7. Insira as patilhas da proteção e instale a proteção.

NOTA

Verifique que a proteção está montada corretamente.

(Lado direito)

1. Verifique se a ignição está na posição off e o interruptor dos faróis na posição off.

2. Rode o manípulo e retire a tampa.

3. Rode o parafuso de orelhas e o fuso do macaco no sentido anti-horário.

4. Retire o macaco.

5. Rode o conjunto tomada e lâmpada no sentido anti-horário e remova-o.

Luzes de mudança de direção traseiras

Luzes de stop/Luzes de presença traseiras/Luzes de presença lateraistraseiras (Tipo lâmpada)

6. Desligue a ficha da unidade pressionando a patilha da ficha com o dedo e puxando a ficha.

Luzes de mudança de direção traseiras

Luzes de stop/Luzes de presença traseiras/Luzes de presença laterais traseiras (Tipo lâmpada)

7. Desligue a lâmpada puxando-a para fora.

Luzes de mudança de direção traseiras, Luzes de stop/Luzes de presença traseiras/Luzes de presença laterais traseiras (Tipo lâmpada)

8. Instale a nova lâmpada.

9. Introduza o parafuso de orelhas no macaco com o fuso a apontar para baixo, rode o parafuso no sentido horário para apertar temporariamente.

10. Rode o fuso do macaco no sentido indicado na figura.

11. Rode o parafuso de orelhas totalmente para fixar o macaco.

NOTA

Se o macaco não estiver completamente fixo, poderá oscilar e causar ruídos quando o veículo estiver em movimento. Certifique-se que o fuso do macaco está suficientemente apertado.

12. Instale a proteção pela ordem inversa à da desmontagem.

13. Insira as patilhas da proteção e instale a proteção.

NOTA

Verifique que a proteção está montada corretamente.

Luzes de marcha-atrás(Saloon), Luzes de marcha-atrás/Luz de nevoeiro traseira (Hatchback)*

Saloon

3. Desmonte o revestimento da tampa do compartimento de bagagens.

4. Desligue a ficha da lâmpada pressionando a patilha da ficha com o dedo e puxando a ficha.

5. Rode o conjunto tomada e lâmpada no sentido anti-horário e remova-o.

6. Desligue a lâmpada da tomada.

7. Instale a nova lâmpada pela ordem inversa da desmontagem.

Hatchback

1. Verifique se a ignição está na posição off e o interruptor dos faróis na posição off.

2. Retire a tampa.

3. Desligue a ficha da lâmpada pressionando a patilha da ficha com o dedo e puxando a ficha.

4. Rode o conjunto tomada e lâmpada no sentido anti-horário e remova-o.

5. Desligue a lâmpada da tomada.

6. Instale a nova lâmpada pela ordem inversa da desmontagem.

Luz de nevoeiro traseira (Saloon)*

1. Verifique se a ignição está na posição off e o interruptor dos faróis na posição off.

2. Rode o conjunto tomada e lâmpada no sentido anti-horário e remova-o.

3. Desligue a lâmpada da tomada.

4. Instale a nova lâmpada pela ordem inversa da desmontagem.

Luzes da matrícula

Saloon

1. Verifique se a ignição está na posição off e o interruptor dos faróis na posição off.

2. Puxe a secção central de cada retentor de plástico e remova os retentores.

3. Desmonte o revestimento da tampa do compartimento de bagagens.

4. Desligue a ficha da unidade pressionando a patilha da ficha com o dedo e puxando a ficha.

5. Rode o conjunto tomada e lâmpada no sentido anti-horário e remova-o.

6. Desligue a lâmpada da tomada.

7. Instale a nova lâmpada pela ordem inversa da desmontagem.

Hatchback

1. Verifique se a ignição está na posição off e o interruptor dos faróis na posição off.

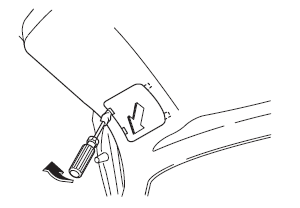

2. Para evitar danos na lente, envolva um pano macio numa chave de parafusos de cabeça chata, de seguida remova a lente introduzindo a ponta da chave de parafusos na extremidade da lente.

3. Desligue a lâmpada puxando-a para fora.

4. Instale a nova lâmpada pela ordem inversa da desmontagem.
