Skoda Octavia: Bolsa multifunções

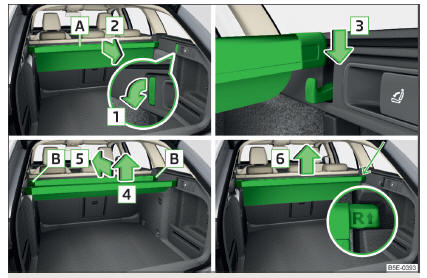

Fig. 122 Bolsa multifunções: retirar / instalar / inserir / remover

A bolsa multifunções (a seguir denominado apenas bolsa) por baixo da cobertura enrolável da bagageira está prevista para pousar peças de vestuário e também objetos leves sem arestas afiadas.

A carga máxima admissível da bolsa multifunções é de 3 kg.

Retirar e aplicar

• Virar os ganchos dianteiros para baixo em ambos os lados da bagageira na direção da seta 1 Fig. 122.
• Segurar a barra traseira A com ambas as mãos e puxe a bolsa para fora no sentido da seta 2.
• Colocar a barra traseira sobre os dois ganchos virados para a frente no sentido da seta 3 até ao encosto.

Inserir

• Retirar a barra traseira do gancho no sentido da seta 4 e introduzir a bolsa no sentido da seta 5 Fig. 122.
• Apoiar a barra traseira sobre a barra dianteira e pressionar em ambas as extremidades B um no outro.
• Rebater os ganchos da frente em ambos os lados da bagageira no sentido contrário ao da seta 1.

Retirar / aplicar

• Retirar a cobertura enrolável
• Retirar a bolsa dos suportes no sentido da seta 6 Fig. 122.

A aplicação faz-se pela ordem inversa.

• Inserir a extremidade da barra marcada com ao colocar no encaixe direito e a extremidade marcada com no encaixe esquerdo. As setas devem apontar para a frente.
