Ponto de alinhamento

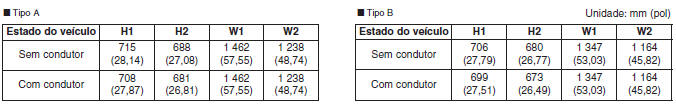

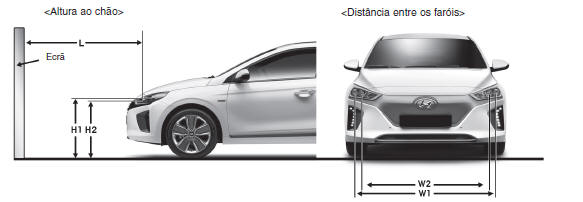

H1: Altura entre o centro da lâmpada do farol e o chão (luzes de médios)
H2: Altura entre o centro da lâmpada do farol e o chão (luzes de máximos)
W1: Distância entre os centros das duas lâmpadas dos faróis (luzes de médios)
W2: Distância entre os centros das duas lâmpadas dos faróis (luzes de máximos)

Ponto de alinhamento

Alinhamento dos faróis

Encha os pneus com a pressão especificada e retire todas as cargas do veículo exceto o condutor, o pneu sobressalente e as ferramentas. O veículo deve estar estacionado numa superfície ...

Feixe de luzes de médios

Ligue os médios sem o condutor a bordo. A linha de corte deve ser projetada na linha de corte indicada na imagem. Quando alinhar o feixe das luzes de médios, o alinhamento vertical ...
