KIA Cee'd: Regulação dos faróis

Sem AFLS

1. Encha os pneus até alcançar a pressão especificada e retire todas as cargas do veículo, exceto o condutor, o pneu sobresselente e as ferramentas.

2. O veículo deverá estar estacionado numa superfície plana.

3. Desenhe no painel duas linhas verticais (cada uma delas passando pelo centro de cada uma das lâmpadas dos faróis) e uma linha horizontal (atravessando o centro das lâmpadas dos faróis).

4. Com os faróis e a bateria em funcionamento normal, faça incidir o feixe dos faróis sobre o painel de modo a que a porção mais luminosa incida sobre as linhas verticais e horizontal.

5. Para regular os médios para a esquerda ou para a direita, rode o comando (1) no sentido dos ponteiros do relógio ou no sentido contrário, respectivamente.

Para regular os médios para cima ou para baixo, rode o comando (2) no sentido dos ponteiros do relógio ou no sentido contrário, respectivamente.

Para regular os máximos para cima ou para baixo rode o comando (3) no sentido dos ponteiros do relógio ou no sentido contrário, respectivamente.

Com AFLS

1. Desligue o motor.

2. Ligue o botão das luzes na posição inferior do feixe de luz.

3. Alinhe a posição dos pneus com a posição do volante.

4. Ligue o motor.

5. Encha os pneus até alcançar a pressão especificada e retire todas as cargas do veículo, exceto o condutor, o pneu sobresselente e as ferramentas.

6. O veículo deverá estar estacionado numa superfície plana.

7. Desenhe no painel duas linhas verticais (cada uma delas passando pelo centro de cada uma das lâmpadas dos faróis) e uma linha horizontal (atravessando o centro das lâmpadas dos faróis).

8. Com os faróis e a bateria em funcionamento normal, faça incidir o feixe dos faróis sobre o painel de modo a que a porção mais luminosa incida sobre as linhas verticais e horizontal.

9. Para regular os médios para a esquerda ou para a direita, rode o comando (1) no sentido dos ponteiros do relógio ou no sentido contrário, respectivamente.

Para regular os médios para cima ou para baixo, rode o comando (2) no sentido dos ponteiros do relógio ou no sentido contrário, respectivamente.

Para regular os máximos para cima ou para baixo rode o comando (3) no sentido dos ponteiros do relógio ou no sentido contrário, respectivamente.

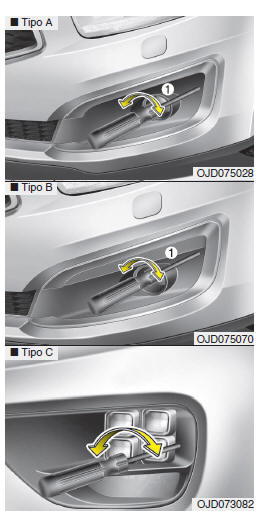

Regulação dos faróis de nevoeiro

Os faróis de nevoeiro podem ser regulados da mesma forma que os faróis principais.

Com os faróis de nevoeiro e bateria em funcionamento normal, faça incidir o feixe dos faróis de nevoeiro sobre o painel. Para fazer subir ou descer o feixe dos faróis de nevoeiro rode o comando (1) no sentido dos ponteiros do relógio ou no sentido contrário respectivamente.
