Ponto de regulação

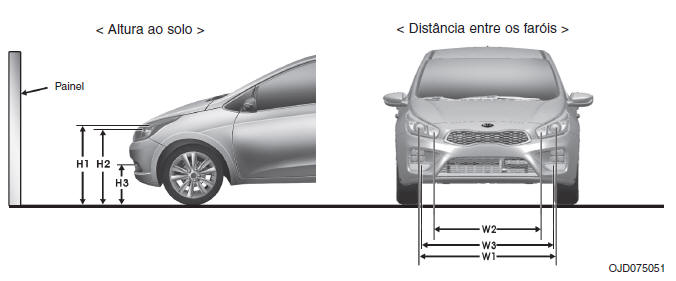

H1 : Altura entre o centro da lâmpada do farol e o solo (médios)

H2 : Altura entre o centro da lâmpada do farol e o solo (máximos)

H3 : Altura entre o centro da lâmpada do farol de nevoeiro e o solo

W1 : Distância entre os centros das lâmpadas dos dois faróis (médios)

W2 : Distância entre os centros das lâmpadas dos dois faróis (máximos)

W3 : Distância entre os centros das lâmpadas dos dois faróis de nevoeiro

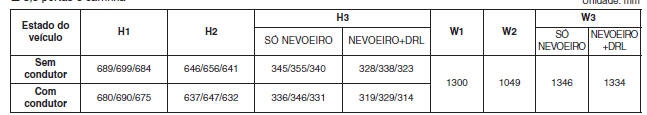

3,5 portas e carrinha

3,5 portas e carrinha

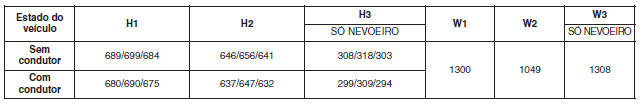

3 e 5 portas (T-GDI)

3 e 5 portas (T-GDI)

3,5 portas e carrinha (para pacote Sport)

3,5 portas e carrinha (para pacote Sport)

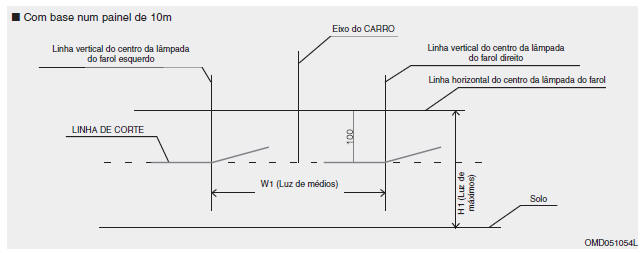

Farol de médios (lado do condutor)

Farol de médios (lado do condutor)

1. Ligue as luzes de médios sem o condutor a bordo.

2. A linha de recorte deve ser projectada na linha de recorte indicada na imagem.

3. Quando regular os faróis de médios, a regulação vertical deve ser realizada depois de concluída a regulação horizontal.

4. Se o seu veículo estiver equipado com dispositivo de nivelamento dos faróis, ajuste o interruptor do dispositivo de nivelamento dos faróis com 0 posições.

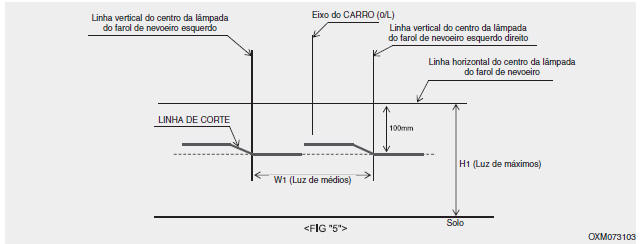

Farol de médios (ESQ)

Farol de médios (ESQ)

1. Ligue as luzes de médios sem o condutor a bordo.

2. A linha de recorte deve ser projectada na linha de recorte indicada na imagem.

3. Quando regular os faróis de médios, a regulação vertical deve ser realizada depois de concluída a regulação horizontal.

4. Se o seu veículo estiver equipado com dispositivo de nivelamento dos faróis, ajuste o interruptor do dispositivo de nivelamento dos faróis com 0 posições.

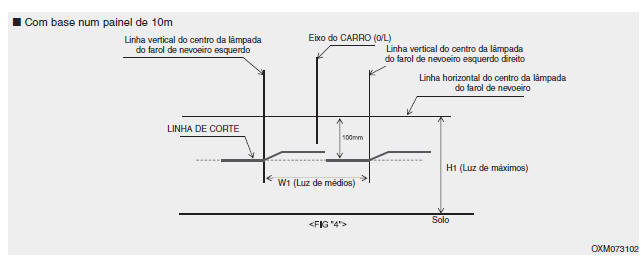

Farol de médios (DIR)

Farol de médios (DIR)

1. Ligue as luzes de médios sem o condutor a bordo.

2. A linha de recorte deve ser projectada na linha de recorte indicada na imagem.

3. Quando regular os faróis de médios, a regulação vertical deve ser realizada depois de concluída a regulação horizontal.

4. Se o seu veículo estiver equipado com dispositivo de nivelamento dos faróis, ajuste o interruptor do dispositivo de nivelamento dos faróis com 0 posições.

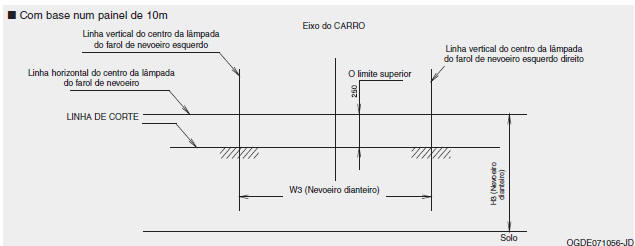

Farol de nevoeiro dianteiro

Farol de nevoeiro dianteiro

1. Ligue o farol de nevoeiro sem o condutor a bordo.

2. A linha de recorte deve ser projectada dentro do alcance permissível (zona sombreada)

Substituição das lâmpadas das luzes laterais de sinalização

Substituição das lâmpadas das luzes laterais de sinalização

Se a luz da lâmpada não funcionar, recomendamos mandar verificar o sistema num concessionário autorizado Kia.
