Mazda 3: Descrição do Painel de Fusíveis

Mazda 3 / Mazda 3 - Manual de Instrucoes / Manutenção e Cuidados / Manutenção Pelo Proprietário / Fusíveis / Descrição do Painel de Fusíveis

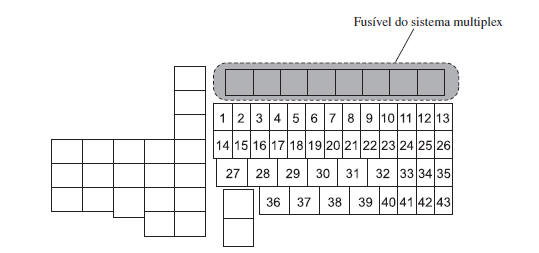

Bloco de fusíveis (Compartimento do motor)

Bloco de fusíveis (Compartimento do motor)

DESCRIÇÃO		CALIBRE DO FUSÍVEL	COMPONENTE PROTEGIDO
1	FOG	15A	Luzes de nevoeiro dianteiras*
2	H/L HI	20A	Luzes de máximos
3	H/CLEAN	20A	Lava-faróis*
4	STOP	10A	Luzes de stop, Luz de nevoeiro traseira*
5	ROOM	15A	Luzes do habitáculo
6	ENG+B	7,5 A	Sistema de controlo do motor*
7	FUEL WARM	15A	Aquecedor de combustível*
8	HAZARD	25A	Luzes de emergência, Luzes de mudança de direção
9	ABS/DSCS	30A	ABS, Sistema de controlo dinâmico de estabilidade*
10	METER2	7,5 A	-
11	AUDIO2	7,5 A	Sistema de áudio*
12	BOSE	25A	Modelo equipado com sistema de áudio Bose*
13	AUDIO1	15A	Sistema de áudio*
14	FUEL PUMP	15A	Sistema de combustível*
15	HID R DRL	15A	Farol (RH)*1
16	AT PUMP	15A	Sistema de controlo da transmissão*
17	HORN	15A	Buzina
18	TAIL	15A	Luzes de presença traseiras, luzes da matrícula, Luzes de presença
19	ST HEATER	15A	Volante aquecido*
20	AT	15A	Sistema de controlo da transmissão
21	R.WIPER	15A	Limpa-vidro traseiro*
22	A/C	15A	Ar condicionado
23	ENGINE3	15A	Sistema de controlo do motor
24	ENGINE2	15A	Sistema de controlo do motor
25	ENGINE1	15A	Sistema de controlo do motor
26	GLOW SIG	5A	Sistema de controlo do motor*
27	EVVT	20A	Sistema de controlo do motor*
28	WIPER	20A	Limpa e lava para-brisas
29	DCDC REG	30A	Para proteção de vários circuitos*
30	EPB L FUEL.P2	30A	Travão de estacionamento elétrico (LH) *
31	ADD FAN DE	40A	Ventoinha de arrefecimento*
32	P.WINDOW1	30A	Vidros elétricos
33	H/L LOW R	15A	Luz de médios (RH)*2
34	H/L LOW L HID L	15A	Farol (LH)1, Luz de médios (LH)2
35	METER1	10A	Painel de instrumentos
36	IG2	30A	Para proteção de vários circuitos
37	EPB R LPG	30A	Travão de estacionamento elétrico (RH) *
38	FUEL.P3 FAN DE	40A	Sistema de combustível*
39	DCDC DE	40A	Para proteção de vários circuitos*
40	SRS1	7,5 A	Airbag
41	ENGINE. IG1	15A	Sistema de controlo do motor
42	C/U IG1	15A	Para proteção de vários circuitos
43	METER3	10A	Painel de instrumentos*

*1 Com faróis LED *2 Com faróis de halogéneo

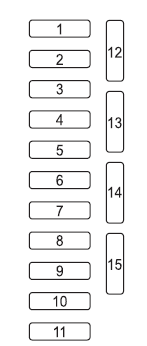

Bloco de fusíveis (Lado esquerdo)

Bloco de fusíveis (Lado esquerdo)

DESCRIÇÃO		CALIBRE DO FUSÍVEL	COMPONENTE PROTEGIDO
1	P.WINDOW3 P.SEAT D	30A	Banco de regulação elétrica*
2	D.LOCK	25A	Fecho central das portas
3	P.WINDOW2	25A	Vidros elétricos
4	SEAT WARM	20A	Aquecedor do banco*
5	R.OUTLET3	15A	-
6	SRS2/ESCL	15A	Bloqueio eletrónico da direção
7	SUNROOF	10A	Teto de abrir*
8	M.DEF	7,5 A	Desembaciador dos espelhos retrovisores exteriores*
9	R.OUTLET1	15A	Tomadas de acessórios*
10	MIRROR	7,5 A	Espelhos retrovisores exteriores elétricos
11	F.OUTLET	15A	Tomadas de acessórios
12	ABS IG AT IND	7,5 A	Indicador de velocidade AT*
13	SRS1	7,5 A	-
14	METER1	10A	-
15	C/U IG1	15A	-

*Alguns modelos.
