Skoda Octavia: Desmontar/montar a luz traseira

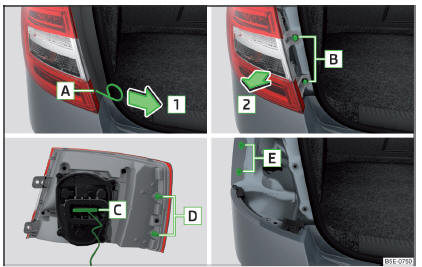

Fig. 354 Desmontar a lâmpada

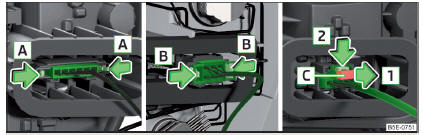

Fig. 355 Variantes de retirada da ficha

Desmontagem

• Abrir a tampa da bagageira.
• Introduzir na abertura A 1)  Fig. 354 a ferragem para retirada dos tampões integrais das rodas.
• Retirar a cobertura puxando no gancho na direção da seta 1.
• Desaparafusar os parafusos B com a chave da ferramenta de bordo.
• Pegar a luz e retirar com cuidado no sentido da seta 2.
• Retirar a ficha A.

Puxar o conector

O tipo de ficha varia dependendo do design do veículo  Fig. 355.

• Nas fichas com presilhas de fixação laterais, pressionar estas no sentido das setas A e B e retirar a ficha com cuidado.
• Nas fichas com puxar aba de fixação C retirar esta no sentido da seta 1, empurrar a alheta de fixação no sentido da seta 2 e retirar a ficha com cuidado.

Montar

• Inserir a ficha na lâmpada. Os bloqueios da ficha devem encaixar de forma segura.
• Colocar a lâmpada com o pino D nas entradas E na carroçaria  Fig. 354.
• Pressionar para dentro com cuidado a lâmpada
• Aparafusar a luz traseira e aplique a cobertura. A tampa tem de encaixar bem.
• Fechar a tampa da bagageira.

CUIDADO

• Preste atenção, para que ao montar de novo a cablagem não fique entalada entre a carroçaria e a lâmpada - caso contrário, existe o perigo de danos da instalação elétrica e de entrada de água.
• Se não tiver a certeza, que a cablagem não ficou entalada, recomendamos, que mande verificar a ligação da luz por uma oficina especializada
• Ao desmontar e montar a luz traseira tenha cuidado, para não danificar a pintura do veículo e a luz traseira.
