Skoda Octavia: Levantamento do veículo

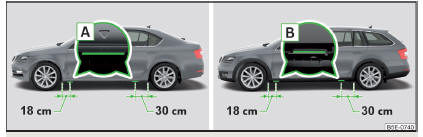

Fig. 325 Conectores para o macaco: Variante 1 / Variante 2

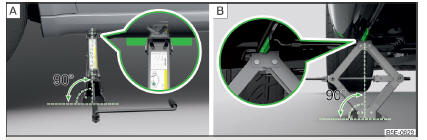

Fig. 326 Colocação do macaco

Antes de levantar o veículo deve observar as indicações de segurança

Para levantar o veículo, utilize o macaco da ferramenta de bordo. Aplicar o macaco no perfil de aplicação, que se encontra mais próximo da roda com defeito.

Os perfis de aplicação encontram-se por baixo do peitoril inferior Variante 1 A ou Variante 2 B Fig. 325.

• Engate a manivela 7 no alojamento no macaco 6
• Apoiar toda a superfície da placa base do macaco sobre um piso plano e certificar, que o macaco está em posição vertical para o perfil de aplicação  Fig. 326 - A.
• Levantar tanto o macaco por baixo do ponto de aplicação com a manivela, até que a sua garra apanhe o perfil Fig. 326 B.
• Voltar a levantar o veículo até que a roda com defeito já não pousa chão.

ATENÇÃO

Devem ser observadas as seguintes indicações, caso contrário, existe perigo de ferimentos.

Proteger o veículo contra um deslizamento inesperado.

Proteger sempre a placa de base do macaco contra deslizamento.

• Em caso de subsolo solto (p. ex., gravilha), colocar uma grande base estável por baixo do macaco.
• Em caso de subsolo liso (p. ex. pedras de calçada), colocar uma base antiderrapante (p. ex. um tapete de borracha) por baixo do macaco.

Levante o veículo sempre com as portas fechadas.

Quando o veículo estiver elevado, nunca coloque partes do corpo, p. ex., braços ou pernas por baixo do veículo.

Nunca ligar o motor quando o veículo estiver levantado.

CUIDADO

Deve certificar-se de que o macaco seja colocado corretamente no perfil da parte inferior da embaladeira - caso contrário existe perigo de danos no veículo.
