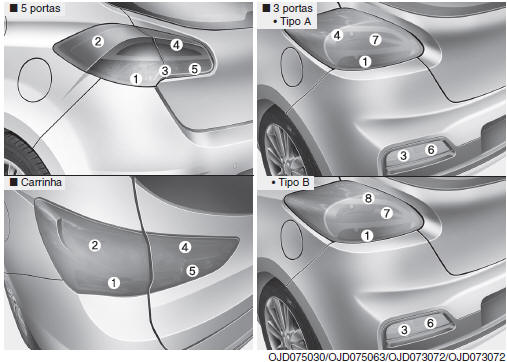

KIA Cee'd: Substituição das lâmpadas dos farolins traseiros combinados

(1) Indicador de mudança de direcção traseiro

(2) Luz de travagem/traseira

(3) Luz de marcha-atrás (3 e 5 portas)

(4) Luz traseira ou luz de travagem/ traseira (LED)

(5) Luz de nevoeiro traseira (5 portas), Luz de nevoeiro traseira (do lado do condutor) ou luz de marcha-atrás (lado do pass.), (carrinha)

(6) Luz de nevoeiro traseira (3 portas)

(7) Luz de travagem (3 portas)

(8) Luz traseira (3 portas)

❈ A combinação de faróis atuais no veículo pode diferir daquela que é apresentada na figura.

Luz exterior

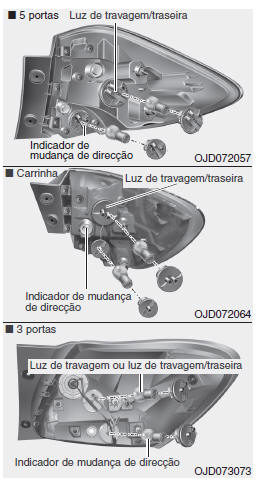

Indicador de mudança de direcção traseiro e luz de travagem/traseira

1. Desligue o motor.

2. Abra a porta da bagageira 3. Desaperte os parafusos de fixação do conjunto da luz com uma chave de fendas Phillips.

4. Retire o conjunto do combinado de luzes traseiras da carroçaria do veículo.

5. Retire o suporte do conjunto rodando o primeiro no sentido contrário ao dos ponteiros do relógio, até as patilhas do suporte ficarem alinhadas com as ranhuras do conjunto.

6. Retire a lâmpada do suporte pressionando-a e rodando-a no sentido contrário ao dos ponteiros do relógio, até as patilhas da lâmpada ficarem alinhadas com as ranhuras do suporte. Tire a lâmpada para fora do suporte.

7. Coloque uma nova lâmpada inserindoa no suporte e rodando-a até encaixar.

8. Instale o suporte no conjunto alinhando as patilhas do primeiro com as ranhuras do segundo. Carregue no suporte para dentro do conjunto e rode o primeiro no sentido dos ponteiros do relógio.

9. Reinstale o conjunto na luz na carroçaria do veículo.

Luz de travagem e traseira ou luz traseira (LED)

Se a luz não funcionar, recomendamos mandar verificar o sistema num concessionário autorizado Kia.

Luzes de habitáculo (5 portas e carrinha)

1. Desligue o motor.

2. Abra a porta da mala.

3. Remova a tampa de manutenção untilizando uma chave de fenda.

❈ Estes passos abaixo descritos (4~6) são apenas válidos para a versão com 5 portas.

4. Desapertar o parafuso de fixação.

5. Desligar o cabo de energia.

6. Desmontar o conjunto de faróis principais.

❈ A luz de nevoeiro traseira localiza-se apenas no lado do condutor (carrinha).

Luz traseira ou luz traseira e de travagem (lâmpada)

7. Retire o casquilho do conjunto, rodando-o no sentido contrário ao dos ponteiros do relógio até as patilhas do casquilho ficarem alinhadas com as ranhuras do conjunto.

8. Retire a lâmpada do casquilho carregando e rodando a lâmpada no sentido contrário aos dos ponteiros do relógio até patilhas da lâmpada ficarem alinhadas com as ranhuras do conjunto. Puxe a lâmpada para fora do casquilho.

9. Coloque uma lâmpada nova inserindoa no casquilho e rodando-a até encaixar na posição correcta.

10. Instale o casquilho no conjunto fazendo corresponder as patilhas do casquilho com as ranhuras do conjunto. Empurre o casquilho encaixando-o no e rodando-o no sentido dos ponteiros do relógio.

11. Instale a tampa de serviço colocando-a sobre a abertura de serviço.

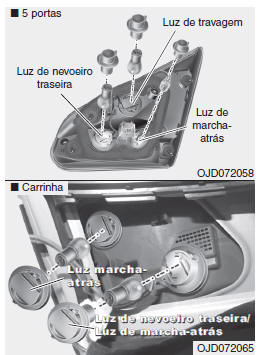

Luz de marcha-atrás e luz de nevoeiro traseira (5 portas e carrinha) (se instalado)

7. Desmonte o farol do conjunto rodando no sentido contrários aos ponteiros do relógio até que esteja alinhado com as ranhuras.

11. Reinstalar o conjunto de iluminação na carroçaria do veículo

❈ A luz de nevoeiro traseira localiza-se apenas no lado do condutor (carrinha).

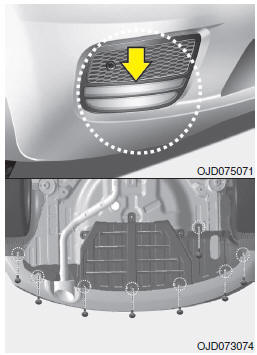

Luz de nevoeiro traseira (se instalado)

1. Retire a tampa inferior rodando os parafusos.

3. Desligue o conector de alimentação.

4. Retire o suporte da lâmpada do conjunto rodando o suporte no sentido contrário ao dos ponteiros do relógio até as patilhas do suporte ficarem alinhadas com as ranhuras do conjunto.

5. Instale o novo suporte de lâmpada no conjunto alinhando as patilhas do suporte com as ranhuras do conjunto.

Pressione o suporte para dentro do conjunto e rode-o no sentido dos ponteiros do relógio.

6.Ligue o conector de alimentação.

7.Volte a colocar a tampa inferior traseira.

NOTA

A luz de nevoeiro traseira acende-se apenas do lado do condutor (veículo de 5 portas, se instalado).

Luz traseira ou luz de travagem e traseira (LED)

Se a luz não funcionar, recomendamos mandar verificar o sistema num concessionário autorizado Kia.

Substituição da lâmpada de luz de travagem em posição elevada

Se a luz não funcionar, recomendamos mandar verificar o sistema num concessionário autorizado Kia.
